[lExEi21]

Именно! Вваривается полоса.

[Тоха]

Седня на драйвдвару наткнулся на очередной шинный калькулятор он наглядно показывает изменение вылета.

Сообщение отредактировал Тоха: 26 Декабрь 2012 - 20:47

[BIM85]

Знатоки подскажите какая ширина обода максимально допустима на ГАЗ-21 3 серии? 7-ка влезут?

[expert]

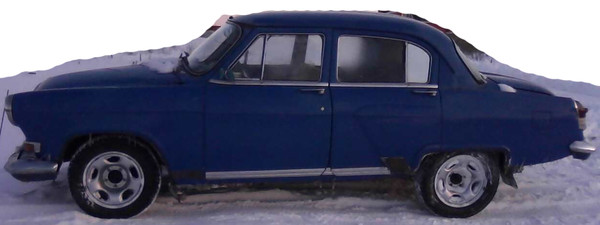

так смотрятся диски с гранд витары

Сообщение отредактировал expert: 28 Март 2013 - 17:14

[Vnukovskiy]

Ещё по дискам и проставкам.

Диск может быть промаркирован, например таким образом:

8Jx15 ET-25 PCD-5x139,7 DIA-110 Beadlock

ниже прведена расшифровка этих обозначений.



Размеры диска

8J – Ширина колесного диска в дюймах. Буква J – указывает на наличие одного буртика (хампа). Вместо может так же использоваться маркировка H,Н2,FH,AH

x - данный знак между условными обозначениями ширины и посадочного диаметра указывает на то, что обод неразъемный;

15 – монтажный размер (диаметр) обода колесного диска в дюймах.

Вылет диска

ET – вылет колесного диска в мм. На некоторых дисках может обозначаться как DEPORT или OFFSET. Это расстояние между продольной плоскостью симметрии обода и крепежной плоскостью(посадочной или привалочной плоскостью) колеса. При совпадении этих плоскостей вылет нулевой. Если посадочная плоскость смешена к внутренней стороне диска – вылет отрицательный. Если к наружной – то положительный.

Определение вылета.



Для определения величины вылета нужно измерить размер "B" с внутренней стороны колеса, разделить размер "X" пополам, вычесть из размера "B" размер "X"/2 Если разность положительная, то и вылет "положительный", если отрицательная, то вылет "отрицательный". Делать это удобнее всего положив на диск какой-то не гнущийся предмет(например линейку) и затем измерив расстояние от него до привалочной плоскости с обеих сторон диска посчитать вылет.

Проставки для увеличения вылета

В продаже встречаются поставки для увеличения выноса колеса. Они устанавливаются между ступицей и диском. Применение их крайне не желательно так как эта конструкция сильно снижает надежность крепления колеса и не редки случаи когда колесо установленное на такой поставке отрывалось вместе с ней. Если вы решили использовать такое изделие, рекомендуем отказаться от покупки поставок со сквозными болтами.


Правильная проставка


Аварийно-опасная конструкция

Диаметр ступичного отверстия

DIA-110 – размер ступичного или центрального отверстия (ЦО) в миллиметрах. Может обозначаться d. Должен быть равен или больше чем диаметр ступицы вашего автомобиля. Если диаметр ступицы меньше – это не проблема, зазор между ступицей и колесным диском на прочность крепления диска никак не влияет.

Крепежные отверстия

PCD-5x139,7 PCD (Pitch Circle Diameter). – количество и диаметр расположения (в миллиметрах) крепежных отверстий. (5 отверстий расположенных на окружности диаметром 139,7 мм )
На некоторых off-road сайтах цифровое обозначение может быть заменено буквенным:
Обозначение Cверловка Автомобили на которых используется
G-Class 5x130 Ford F-350, Mercedes G-Class, Ssang Yong Rexton, Ssang Yong Kyron
GMC 8x165 GM Hummer H2, GM Hummer H1, Dodge RAM 2500
JEEP 5x114.3 Mitsubishi Pinin/IO (H60), Ford Explorer I, Ford Explorer II (U), Ford Explorer (U2), Jeep Cherokee, Jeep Wrangler, Jeep Grand Cherokee
LR 5x165.1 Land-Rover Range Rover Classic, Land-Rover Discovery I
LR D II 5x120.65 Land-Rover Discovery II, Land-Rover Discovery III
NAVARA 6x114.3 Nissan Navara (D40)
TLC-105 5x150 TOYOTA Tundra, TOYOTA Sequoia II, TOYOTA Land Cruiser 76 new, TOYOTA Land Cruiser 105
TOY 6x139.7 TOYOTA Land Cruiser 78, TOYOTA TLC 70, TOYOTA TLC 80, TOYOTA Sequoia, TOYOTA LC 70/73 (Bundera), TOYOTA FJ Cruiser, TOYOTA LC Prado 120,
TOYOTA 4Runner, Mitsubishi Pajero II, Mitsubishi L400 (Delica), Mitsubishi L300 (Delica), Mitsubishi Pajero Sport II, Mitsubishi Pajero Sport, Mitsubishi
Pajero I, Mitsubishi L200 new(Triton), Mitsubishi L200, Mitsubishi Pajero III, Land-Rover Defender, Nissan Terrano II, Nissan Patrol/Safari Y60 (GQ),
Nissan Terrano I, Nissan Patrol Y160/Y260, Nissan Pickup/Datsun, Nissan Patrol Y61 (GU/GR), Ford Ranger, Great Wall Great Wall Deer G5/3/2/1, Great
Wall Hover, Great Wall Great Wall Safe, ISUZU Trooper, ISUZU VehiCross, Mazda BT50, Mazda B2500, Ssang Yong Musso, Tagaz Tager, Hyundai Galloper
WRL JK 5x127 Jeep Wrangler JK
УАЗ 5x139.7 УАЗ Patriot, УАЗ 3160, УАЗ 450/452/3309 (Буханка), УАЗ 469 (3151*), ВАЗ Нива 2329(пикап), ВАЗ НИВА - 2131, ВАЗ Шеви-Нива, ВАЗ Нива -
2121/213/214, ГАЗ Газ 69, Ford Bronco, Suzuki Samurai, Suzuki Vitara, Suzuki Jimny, Dodge RAM 1500, Dodge Dakota II

Дополнительная информация

На диске также может быть указано:
Beadlock (Бедлок) – диск с бедлоком – устройством для фиксации покрышки на диске. Использование таких дисках на дорогах общего пользования – недопустимо.
- Beadlock Simulator - Имитация бедлока. Дизайн диска имитирует наличие на нем бедлока. Это декоративный элемент, и по эксплуатационным характеристикам такие диски не должны отличаться от обычных дисков той же серии.
Дата изготовления. Обычно год и неделя. Например: 0409 означает, что диск выпущен в 4 неделю 2009 года.
SAE, ISO, TUV - клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
MAX LOAD 2000LB - обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)
MAX PSI 50 COLD –означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см) , словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.

Сообщение отредактировал Vnukovskiy: 13 Май 2013 - 12:24

[salavat]

http://gaz21.ru/foru...ndpost&p=222623 кто знает название первых 2-х моделей дисков???очень нравятся такие,похожи на Dotz Dakar,но с круглыми дырками

[Vnukovskiy]

Off-Road-Weels

http://www.off-road-....php?idtov=7419
http://market.pravda...id=10874&sort=1

Сообщение отредактировал Vnukovskiy: 26 Август 2013 - 22:29

[Maximko]

Пересмотрел тему и не нашел ответа на вопрос...
Станут ли на 21-й передок диски 15 диаметра шириной 7 дюймов с нулевым вылетом ET0? Не будут ли затирать за стойку или рулевую тягу? Есть проставки

[Мрамор]

Не встанут на передок. Понадобятся проставки толщиной 13 мм. Максимум, что встает без проставок - ширина 6 дюймов и вылет 0.

Сообщение отредактировал Мрамор: 13 Ноябрь 2013 - 18:57

[Maximko]

Стало быть, диски с такими же параметрами, только на 16 дюймов уже должны стать без проставок?

[Мрамор]

Это не зависит от диаметра. Проставки делают не потому что диаметр большой или маленький. Проставка регулирует ШИРИНУ диска.

[ganstown]

Maximko диски в ширину мерятся тоже в дюймах а раз один дюйм 25 мм грубо говоря то диск 7" шире диска 6" на 25мм в общем, а это получается 12.5 мм на одну сторону если от середины диска считать у которого вылет=0, так вот если уширение внутренней части скомпенсировать проставкой 13мм то получится что диск снутри будет торчать также как и 6" и цеплять ничего не будет, надеюсь понятно расписал

[Мрамор]

Все верно, 1 дюйм = 25.4 мм

[Maximko]

ganstown, это все понятно. Вопрос в другом
Ведь если диск больше штатного в диаметре, то при определенном диаметре он уже не должен задевать за рулевые тяги. Где-то читал про установку дисков шириной 8 дюймов и диаметром 18, автор писал что вообще без проставок стали. Жаль сейчас не могу найти где это было.

[Мрамор]

Колесо задевает НЕ ДИСКОМ, а ШИНОЙ, но дело даже не в этом. Просто усвойте пожалуйста два пункта:
1. Диаметр диска не влияет необходимость установки проставок
2. Если Вы не согласны с этим - прочитайте еще раз и еще раз пункт №1.

Просто если взять 18 дюймовый диск - тяги будут задевать за диск.

А если использовать диаметр колеса больше, чем нужно, при нагрузке или на ямках, в поворотах, колесо будет задевать за крыло.


А вообще, чего мы говорим - примерьте, расскажете, убедитесь лично.

Сообщение отредактировал Мрамор: 14 Ноябрь 2013 - 19:31

[Maximko]

Была бы возможность, я бы тут не спрашивал.

[Мрамор]

Ну как - перед покупкой любого диска, можно попросить установить его на машину, для того, чтобы просто посмотреть, как он будет смотреться, будет ли задевать и т.п.

Сообщение отредактировал Мрамор: 14 Ноябрь 2013 - 19:43

[ganstown]

не все продавцы дают это сделать по причине того что надев на шпильки можно просто поцарапать отверстия по дпишьки и посадочное центральное

[Мрамор]

При нормальном шинно-дисковом магазине - есть свой шиномотаж, поэтому клиент даже не дотрагивается до диска - все делают сотрудники магазина.
По своему опыту могу сказать - мерить дают и даже сами предлагают - им же продать надо)))

[francklin]

Ребята подскажите, я вроде нашел классные спицевые диски 17R там ширина диска 7J (вылет нулевой, но есть в наличии минус 20 и плюс 20) , все таки будут ли они тереть по арке или нет?
И еще, я это хочу поставить на ЗИМ, но вроде у него с волгой все параметры одинаковые.
