kerasin (20.4.2008, 10:23) писал:

Как вариант ... прямо под стрелку вклеивается кусок оргстекла со светодиодами. Свет идет узким пучком только вверх и освещает только стрелку.

Я практически так и сделал. Только не вклеивал оргстекло а в самом кожухе просверлил отверстия и вставил светодиоды. 4 шт белые. Верх у светодиодов сточил для расфокусировки. Подсвечивалась стрелка и центральная часть шкалы. Бока были темные - смотрелось не очень. Тогда добавил светодиоды по бокам. Стало лучше.

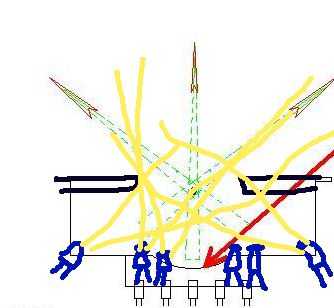

На корявом рисунке - синие- светодиоды, черным отмечен размер окна через который проходит свет, делтый - как свет проходит

И еще - у светодиодов с прозрачным корпусом надо закрывать нижнюю часть (со стороны выводов)- чтоб в ноги не светило - хотя может и наоборот - типа подсветка :-) На фотке моей приборки видно что свет в низ сильно идет.

Прикрепленные изображения

•

Сообщение отредактировал sva: 21 Апрель 2008 - 02:01

[MVK]

Прочитал все творческие потуги и хочу напомнить:
- стрелки и шкалы дорлжны быть освещены
- источник света, его отражение и блики не видны
- яркость достаточная
- цвет какой нравится, но рекомендуется приближенный к белому или жёлтому

И хочу рассказать о своих экспериментах:
1. Сначала был не доволен родной подсветкой. Ничего не видно, да ещё и четыре лампочки жрут энергии.
2. Сделал подсветку снизу на жёлтых светодиодах. Расположил по паре между маленькими приборами, каждый смотрит на свой прибор, и пару ( сточенных до плоского) врезал в уплотнительную резинку у стекла спидометра.
"+" освещает лучше и направленно
"-" взял слабые светодиоды - плохо освещает на дороге со встречными
бликуют от лобового стекла (так совпали углы) очень неприятно
3. решил устронить недочёты. Взял более яркие жёлтые светодиоды, но они оказались с рыжим оттенком - перебор. И оставались блики.
В итоге поставил на родные места самодельные светодиоды (изготовление смотри ниже). Между маленькими шкалами стёр чёрную краску - чистый металл отражает свет как раз на приборы. Изнутри на пластиковый кожух механизма одометра/спидометра наклеил фольгу, чтоб отражала свет вверх на счётчик, стрелку и в торец шкалы.
Дома, в гараже и на дороге в белые ночи доволен, жду темноты.
Светодиоды взял из фонарика.
В патронах в спидометре по два светодиода, в малых приборах по одному.

Считаю, что такое направление света идеальное, при нехватке яркости увеличу количество светодиодов.


Изготовление светодиодов в патронах:
- берётся лампочка с нужным патронам не рабочая или какую не жалко.
- удаляется колба и внутренности
- в торец впаивается сопротивление (1,0-1,5к надо считать)
- на верхний хвост сопротивления и край патрона припаивается светодиод (или два (больше не пробовал)
- все пустоты заливаются эпоксидкой или поксиполом (обязательно должен быть бугорок закрывающий ножки)
